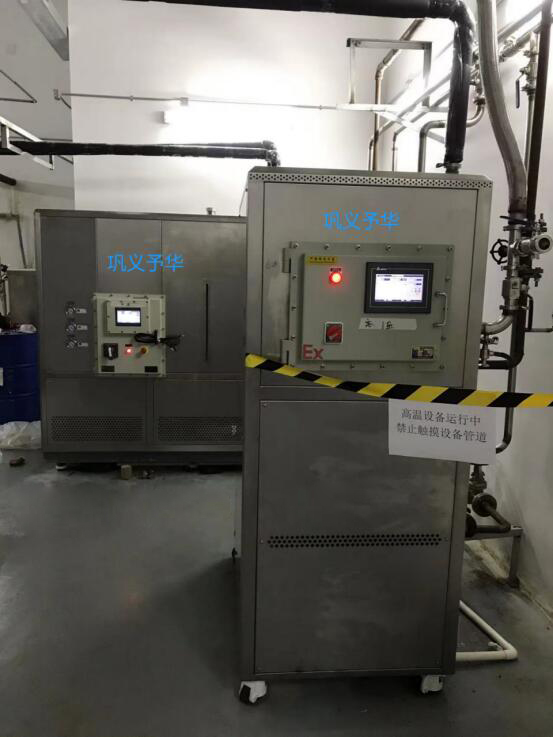

TCU溫控系統采用現有的熱能(如蒸汽、冷卻水及超低溫液體——即“初級系統”)基礎設施集成到用來控制工藝設備溫度的單流體系統或二級回路中。這就完成了只有一種熱傳導液體流入到反應容器的夾套中(而不是直接通入蒸汽、冷卻水或超低溫液體)。通過運算控制整個反應過程溫度。
今天小編給大家講講TCU溫控系統溫度控制原理：
1、改變控制設定值的方法，能夠盡快的響應過程中的系統滯后，得到較小的系統過沖。控制由兩組PID(每組PID是可變的)控制回路構成，這兩組控制回路稱為：主回路和從回路，主回路的控制輸出作為從回路的設定值。系統采用帶有前饋PV,主控回路的PID運行結果的輸出與前饋PV信號復合后作為從控制回路的設定值，通過這樣對溫度變化梯度控制，保證系統控溫精度。(一般抗滯后串級控制)
2、專門設計的滯后預估器(無模型自建樹算法)產生一個代替過程變量y(t)的動態信號yc(t)來作為反饋信號。對控制器產生一個e(t)信號，使控制器預判控制作用沒有大的滯后，這樣控制器總是能夠產生一個合適的控制信號。也就是說，即使存在大滯后，這個動態信號yc(t)也能保持反饋回路正常工作.而用一般PID來控制具有顯著時間滯后的過程，則控制器輸出在滯后時間內由于得不到合適的反饋信號保持增長，從而導致系統響應超調大甚至使系統失控。
3、通過三點采樣(物料溫度點、溫控系統出口溫度、溫控系統進口溫度)，通過自創無模型自建樹算法和一般抗滯后串級算法相結合。
