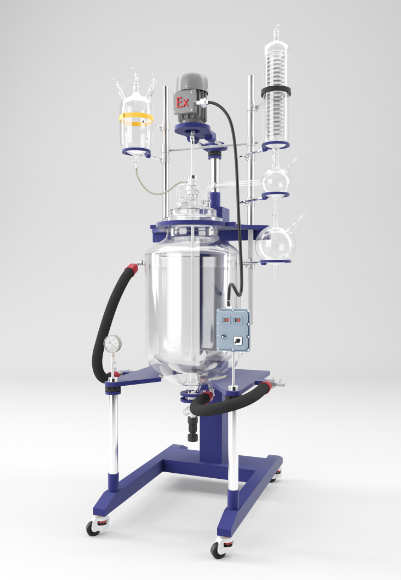

在化學合成、生物制藥、精細化工和材料科學等領域的研發與中試生產中，連體雙層玻璃反應釜以其優異的可視性、良好的耐腐蝕性和靈活的操控性，成為實驗室及小規模生產的關鍵設備。一套合用的反應釜能事半功倍，而選擇不當則可能帶來效率低下甚至安全隱患。如何從眾多型號中精準選型？本文將圍繞反應體積、夾套設計、密封系統三大核心，為您提供系統性的解析與指南。
一、反應體積：匹配工藝需求的起點
選擇反應釜的步驟是確定其有效工作容積，這直接關系到投料規模與生產效率。
1、規容積范圍：連體雙層玻璃反應釜的常見規格從1升到50升不等，更大容積（如100升）也有生產，但需特別定制并考慮支撐結構的強度。需根據單批次最大投料量來確定。
2、效容積與公稱容積：務必區分“公稱容積”與“最大工作容積”（有效容積）。為防止反應過程沸騰或攪拌時物料溢出，實際投料量通常不應超過有效容積的70%-80%。例如，一個公稱20L的反應釜，其安全操作體積約為14-16L。
3、大效應考量：若設備用于工藝放大研究，應考慮與更小（研發）和更大（生產）規模設備在攪拌、傳熱等方面的幾何相似性，以利于工藝參數的線性放大。
二、夾套設計與控溫性能：工藝可控性的核心
雙層玻璃反應釜的核心特征在于其夾套結構，它決定了設備的加熱、冷卻效率和溫度均勻性。
1、套結構類型：
標準循環夾套：夾套內腔形成循環通道，通過外部循環?。ㄈ绲蜏乩鋮s液循環泵、高溫油浴）泵入導熱介質，實現加熱或冷卻。這是最常用的類型。
真空夾套：兩層玻璃之間抽真空，形成真空保溫層，類似于保溫瓶，主要用于長期保溫，減少環境熱量散失，但自身不提供主動加熱/冷卻功能，常需與其他熱源配合使用。
2、環介質與接口：
夾套需連接外部溫控設備。接口尺寸（如DN25、DN40）需與外部循環管路匹配，接口材質（如不銹鋼、PTFE）應耐介質腐蝕。
根據所需溫度范圍（深冷、常溫、高溫）選擇合適的循環介質（硅油、水、乙二醇水溶液等），并確保夾套設計壓力與溫度滿足要求。
3、熱效率與均勻性：
夾套的流道設計影響換熱效率。優化的流道能減少死區，提高介質流速，從而增強傳熱。
對于大容積反應釜，為確保釜內物料溫度均勻，除了高效的夾套換熱，還需配合適當的攪拌形式與轉速。
三、密封系統：安全與可靠運行的保障
密封系統是防止反應物料泄漏、保障操作安全、維持反應環境（如真空、惰性氣氛）的關鍵，尤其在涉及易燃、易爆、有毒或對水氧敏感的物料時至關重要。
1、封類型：
標準機械密封：適用于常壓或微負壓/正壓的一般性反應，維護相對簡便。
雙端面機械密封：和危險工藝的理想選擇。它在一個密封腔內設置兩道密封面，并在兩道密封面之間引入惰性的密封液（如硅油）作為緩沖和潤滑。一旦內側密封失效，密封液可暫時阻擋反應物外泄，并可通過壓力監控報警，安全性高。它特別適用于高真空、高壓力、絕對無泄漏要求或處理高危物料的場合。
2、封材質：
動/靜密封環的材質直接影響密封性能和壽命。常用材質包括：
陶瓷/石墨：耐磨，適用于大多數化學介質。
SiC（碳化硅）：硬度高，耐腐蝕性極佳，壽命長，是處理強腐蝕性物料的理想選擇。
PTFE（聚四氟乙烯）：化學惰性極好，但耐磨性和導熱性相對較差。
選擇時需確保密封材質與反應介質、溫度完全兼容。
3、拌系統與密封的聯動：
攪拌軸的穩定性直接影響密封壽命。攪拌系統應運行平穩，徑向跳動小。大容積釜應優先考慮底攪拌或錨式/框式攪拌，以增強混合并減少軸長，從而提升穩定性，延長密封使用壽命。
四、其他關鍵考量因素
1、體玻璃材質：通常采用高硼硅玻璃（3.3），具有優異的熱穩定性、化學耐受性和可視性。
2、準口與功能口：足夠的標準化接口（如攪拌口、加料口、測溫口、壓力表口、放空閥等）是保證工藝靈活性的基礎，預留備用口有利于未來功能擴展。
3、架結構與驅動：穩固的框架和功率匹配的調速電機是設備平穩運行的基礎。電機應具備足夠的扭矩，尤其在物料粘度高時。
選擇一臺適用的連體雙層玻璃反應釜，是一個系統性的匹配過程。用戶應從工藝所需的實際有效體積出發，重點關注夾套的換熱效率與控溫能力以滿足反應的熱力學需求，并嚴格根據物料的危險性、工藝壓力（真空）及安全性要求來選定密封類型與材質。建議在選型時，詳細咨詢供應商的技術人員，提供具體的工藝參數，必要時可進行設備試機。一臺選型得當、品質可靠的玻璃反應釜，是實驗安全與成功的重要基石。
